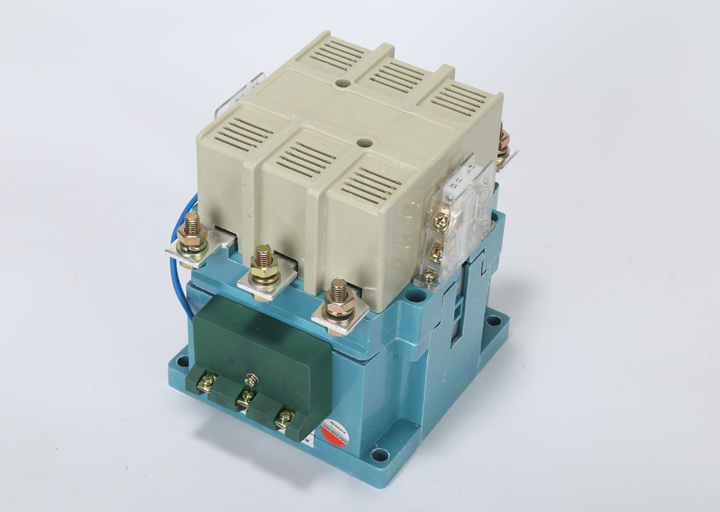

CJ20S-160A锁扣式接触器
产品概述:
CJ20S系列锁扣式交流接触器(以下简称接触器)，主要用于交流50Hz额定电压．~_660V(个别等级至1140V)，电流至630A的电力系统中，供接通和断开电路，及不频繁起动，控制交流电动机用，与热继电器或电子保护装置组合时，可以保护电动机的过载和断相。接触器正常工作时，具有吸引线圈不通电，无噪音等特点，特别适用于长期八小时工作且需要节电和无声运行的场所。
正常工作条件及安装条件：
1．周围空气温度范围为-5℃一+40℃，日平均温度不超过+35℃，最低储存温度为-25℃。
2．安装地点海拔高度不超过2000M。
3．大地相对湿度在最高温度+40℃时不超过5％，较低温度时可以有较高的湿度，如最湿度为+25℃时，月平均相对湿度不超过90％，并考虑因温度变化而产生在产品表面的凝露。
4．使用地点的污染等级为3级。
5．接触器的安装类别通常为第Ⅲ类。
6．接触器按正常工作位置安装，安装面与垂直面的倾斜不大于±5。，矿山井下用的接触器不大于±15。
结构特点:
主触头灭弧系统，主触头采用银基氧化物触头，它具有抗熔焊，耐磨损的特点。电磁系统：主线圈电磁系统是用特种硅钢板制成的，具有永久性气隙的U形铁芯，耐热硅橡胶缓冲，绝缘体采用增强耐弧塑料，保证了高的机械寿命
和性能。
接触器的工作原理：
按下起动按钮SBl吸引线圈Q1断电，接触器被锁扣在吸合位置，SBl恢复到原来位置，线圈Q1断电。脱扣时，按下停止按钮SB2，脱扣线圈Q2接通，锁扣装置工作，锁扣杠杆打开，接触器即断开，SB2恢复到原来位置，线圈Q2断电，接触器恢复到原始状态，准备下一次通断操作。
接触器正常工作时线圈不带电，靠机械锁扣装置使衔铁锁住在吸合位置。因而具有以下几个特点：
a、消除了带电造成的铁损和铜损，故节电效果明显；
b、吸引线圈处于无压运行状态，比有压运行可延长使用寿命；
c、不受电压波动的影响，避免了带电运行时电压降低所造成的跳闸和烧坏线圈现象，提高了运行的可靠性；
d、消除了带电产生的噪声，改善了工作环境。
工作原理：
接触器为直动式、双断点，两层布置正装结构。主触头和灭弧室在上，电磁系统在下，两边有独立的辅助触头布置在躯壳的两侧，结构简单紧凑。
主要技术数据：
1．基本参数：

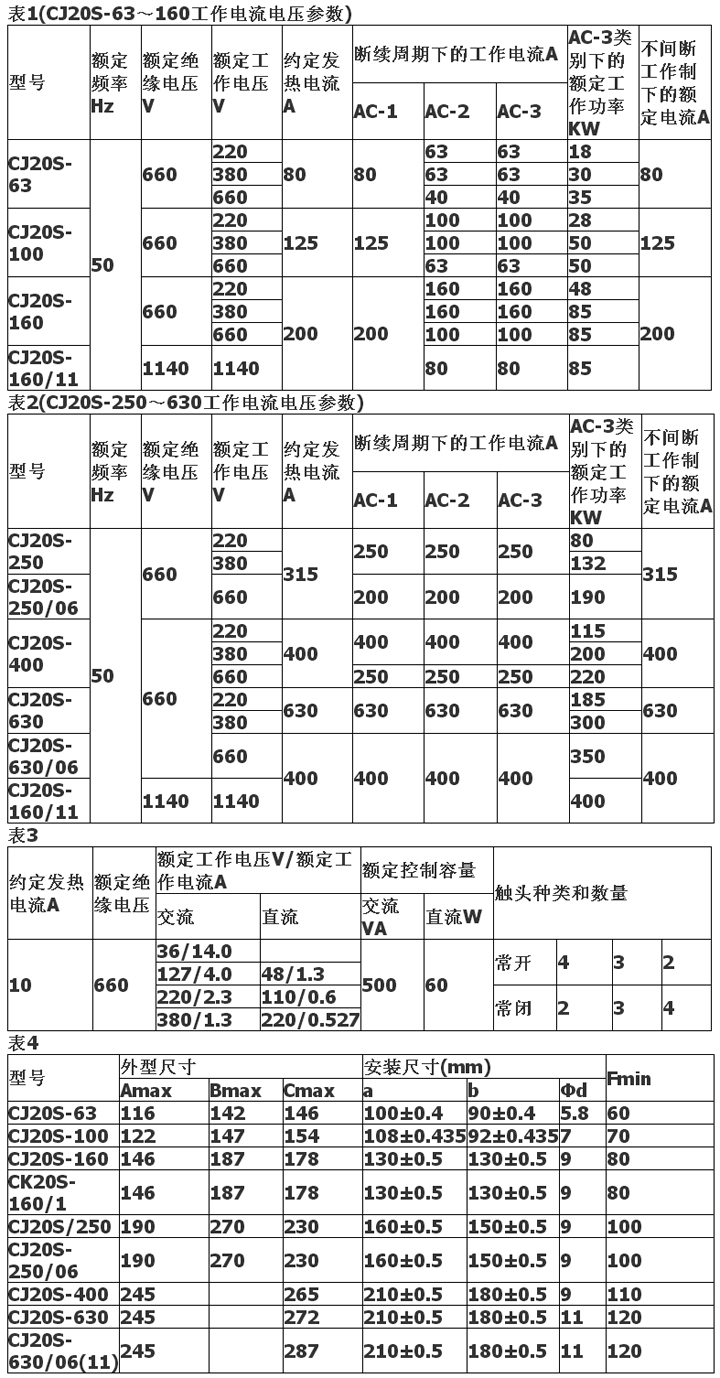

a．接触器的额定工作电压、电流等参数见表1到表2；
b．接触器辅助触头基本参数见表3
c。额定工作制接触器适用于八小时工作制，长期工作制和断续周期工作制，接触器在负载因数为0．4，在AC一2使用类别下，最高操作循环次数为30次，小时。
d．接触器额定控制电源电压(Us)为：交流(50Hz)200V，380V。
注：若用户需要其它控制电源电压可与我厂联系。
e．外形及安装尺寸见图2及表4
2.技术性能参数:
a．动作特性：接触器按在前面所规定的工作温度条件下，控制线圈在热态时的动作特性：吸合电压范围85—1。10％LJs，释放电压范围20一‘75％1,Js。
b．接通与分断能力：接触器按额定工作电压，额定工作电流和AC-4使用类别规定的接通与分断能力见表5。
c．耐受过载电流能力：接触器能承受相对于AC一3类别下最大额定工作电流的8倍，通电时间为10S的考核。
d．机械寿命：接触器的机械寿命规定为：600万次。
e．电寿命接触器的电寿命见表6。辅助触头电寿命次数与主触头AC-3(380V)时相同。
